بسته طراحی PCB SOLIDWORKS عملکردی را ارائه می دهد که می تواند به مهندسان کمک کند تا هنگام طراحی و توسعه بردهای الکترونیکی و مدار چاپی (PCB) کارآمدتر کار کنند. در این دوره با اصول این نرم افزار قدرتمند آشنا شوید. مربی جاستین فلت نشان می دهد که چگونه رابط کاربری و ابزارهای ناوبری را مطابق با ترجیحات شخصی شما سفارشی کنید. سپس مراحل ایجاد یک پروژه طراحی PCB را طی می‌کند و نحوه تولید شماتیک‌های PCB و طرح‌بندی برد را نشان می‌دهد. علاوه بر این، جاستین نحوه ادغام این وسایل الکترونیکی را در پروژه های مکانیکی CAD نشان می دهد.

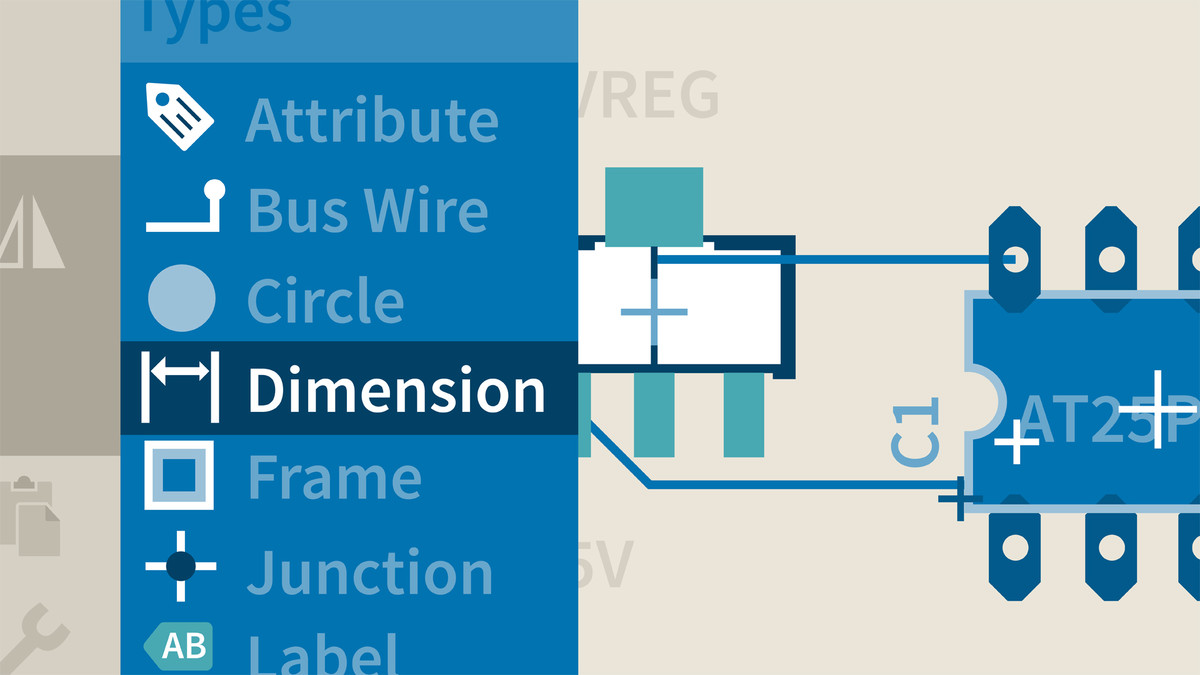

همانطور که محصولات هوشمندتر می شوند - و همانطور که اینترنت اشیا (IoT) بخشی از زندگی روزمره می شود - اجزای الکترونیکی در طراحی و نمونه سازی محصول رایج تر می شوند. در این دوره آموزشی، نحوه تهیه شماتیک های الکترونیکی برای ساخت به عنوان برد مدار چاپی (PCB) با استفاده از نرم افزار طرح بندی PCB EAGLE از Autodesk را بیاموزید. مربی تیلور هوکانسون نحوه طراحی یک مدار را در نمای شماتیک و ترجمه آن به طراحی PCB فیزیکی نشان می دهد. او همچنین نحوه آماده سازی برد برای ساخت را با بررسی طرح شما برای خطاها و هشدارها نشان می دهد.

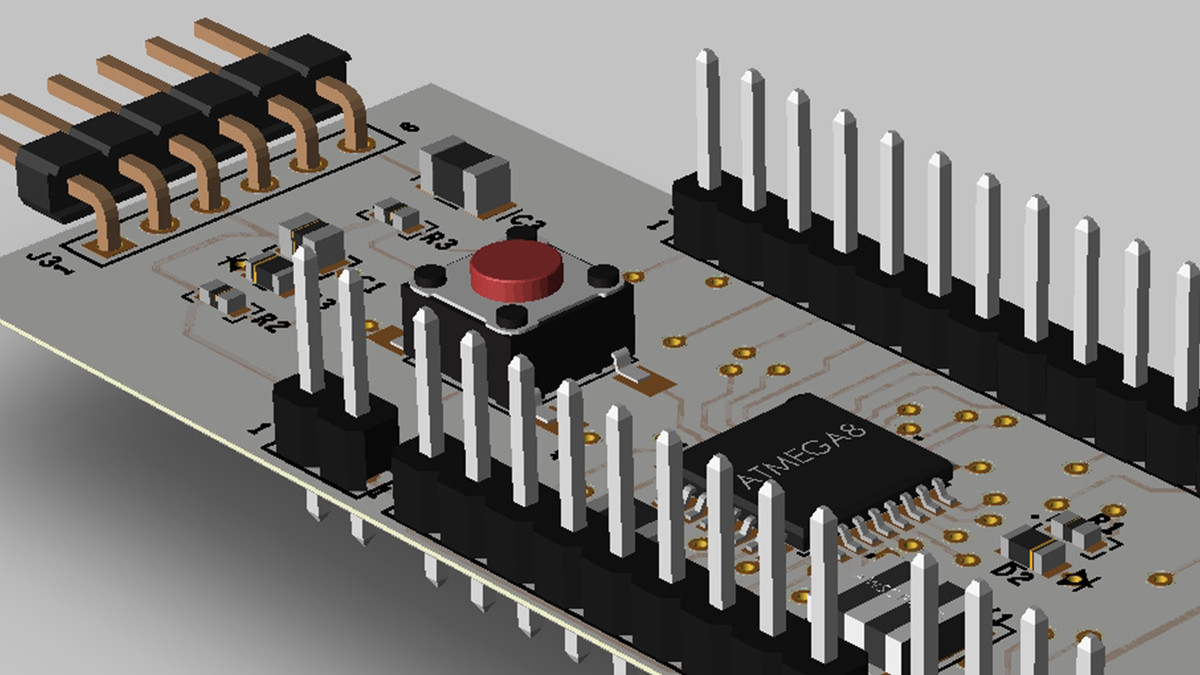

طراحی بردهای مدار چاپی (PCB) - که به برق رسانی تقریباً تمام دستگاه‌های الکترونیکی کمک می‌کنند - هم به استدلال صحیح و هم به تفکر خلاق نیاز دارد. در این دوره، Kirsch Mackey این فرآیند را طی می‌کند و نشان می‌دهد که چگونه می‌توان یک PCB را با استفاده از OrCAD (همچنین با نام Allegro شناخته می‌شود)، نرم‌افزار پیشرو در صنعت که توسط بسیاری از تولیدکنندگان برتر دستگاه‌های الکترونیکی و مصرفی در جهان استفاده می‌شود، طراحی و تولید کرد. Kirsch نحوه کار با OrCAD Capture و PCB Editor را طی می کند تا پروژه شما را به خط پایان برساند و به شما کمک می کند در طول مسیر با گردش کار توسعه برد الکترونیکی آشنا شوید. یاد بگیرید که چگونه شماتیک های الکترونیکی ایجاد کنید، مدارهای خود را بر روی بردهای مدار چاپی بچینید، و فایل های تولیدی و اسناد PCB را تولید کنید.
